Realisierung

Vorverarbeitungen     Genauigkeitsuntersuchungen     Entzerrung
Bedingung für das Kartenwerk 1:5000 --> maximale Lageabweichung Lmax = 1m

1. Lageabweichung der Satellitendaten:

- Lagegenauigkeit laut Hersteller 14m (IKONOS), bzw. 23m (QuickBird)--> unzulässig
  (Geländehöhen nich berücksichtig)

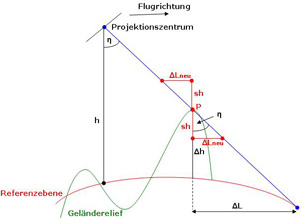

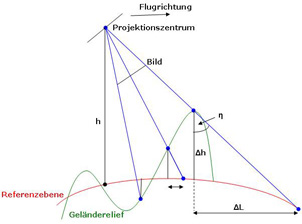

- Lageabweichung ist bestimmt durch Aufnahmewinkel und Geländehöhenunterschiede
Große Abweichungen (L im Bereich von 100m) sind möglich und unzulässig

2. Verbesserung der Lageabweichung:

- Einsatz des SRTM- Höhenmodell minimiert den Höhenversatz
Verbesserung der Lageabweichung (Lneu) im Bereich von 1m - 10m --> bedingt zulässig

3. Weitere Verbesserung der Lageabweichung:

- Die Verwendung von Sensororientierten RPC- Daten ermöglicht mittels Affintransformation
  und Verwendung von Passpunkten

  eine Lageabweichung Lmax im Bereich von 1m --> zulässig

Fazit:

Die Lageabweichung der Entzerrung ist im Bereich von 1m zu erwarten und zulässig für das Kartenwerk 1:5000
März 2007
Matthias Sandkaulen
