Programmierung vom Mikrocontrollern

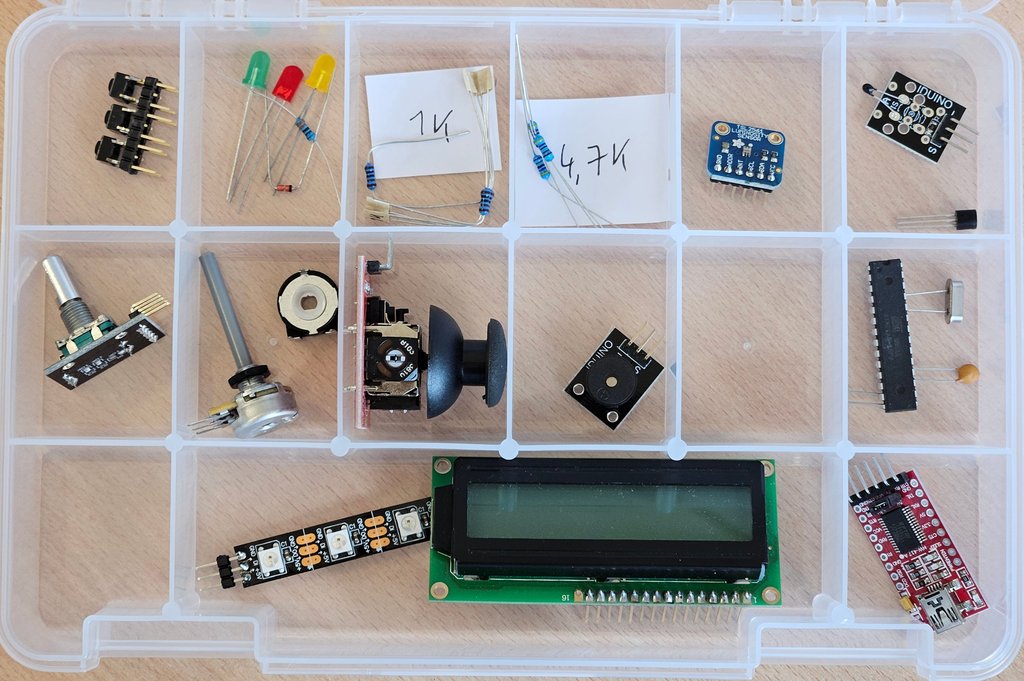

Bauteile des Praktikums

• Breadboard 1920/500 Kontakte
• Drahtbrückenset / flexible Drahtbrücken
• Arduino UNO Rev.3 mit DIP-Fassung
• Sensoren analog
  • Temperatursensor NTC-MF52 (6)
  • Temperataursensor LM335 TO92 (6)
• Sensoren digital
  • Temperatur-Luftfeuchte-Sensor SHT-21 (I2C) (3,3V)
  • Temperatur-Luftfeuchte-Sensor SHT-85 (I2C) (3,3-5V)
  • Luftdrucksensor (I2C)
  • Helligkeitssensor TSL2560,2561 (3,3 V, I2C) (5) TSL2561
  • 18B20 (1-Wire)
• Anzeigen
  • LCD 2x16 Zeichen (14)
  • 4-Digit-Display TM1637 (3,3-5,25 V)
  • LEDs (low current)
  • LED-Module WS2812b
  • Summer (10)
• Bedienelemente
  • 3 x Taster (1)
  • Joystickmodul + analoger Joystick (9)
  • Folientastatur 4x4
  • Drehwinkelencoder KY-040 (7)
• Widerstände
  • Widerstände 1k, 4,7k, 10k (Metallschicht 1%) (3,4)
  • Drehpoti 47k linear (8)
  • Trimmpoti 10k linear (8)
• Kondensatoren
  • 22 pF (Beschriftung 22)
  • 100 nF (Beschriftung 104K → 10 * 10⁴pF ±10%)
• Uhrzeit
  • Tiny RTC I2C Modul DS1307 + 32K EEPROM 4,5-5,5V
  • DCF77-Empfänger
• MC-Aufbau
  • Programmieradapter AVRISP
  • ATmega8, DIP
  • Quarz 11,0592 MHz
  • Kondensatoren 22 pF
  • USB zu TTL-Serial-Adapter (15)
• I2C-EEPROM 32kbit
• Messgeräte
  • Voltmeter
  • XMEGA Xprotolab (PDF) (3,3 V max.)
  • USB-Logikanalysator, Pinout
  • Logikanalysator Saleae 16
  • Picoscope 3405 (4-Kanäle + 16-Digitalkanäle + Busanalyse + Signalgenerator, 200 MHz Bandbreite)
  • R&S HMO1202
• Level-Shifter
  • PCA9306
  • AN97055

Elektronik/Beschriftungen

• Widerstand-Farbcode
• Widerstandsreihe E12: 1,0 1,2 1,5 1,8 2,2 2,7 3,3 3,9 4,7 5,6 6,8 8,2
• Kondensatorenbezeichnung
