Verwendung einer Tastatur

Ziel

Sie kennen verschiedene Arten der Tastaturansteuerung und können diese praktisch nutzen.

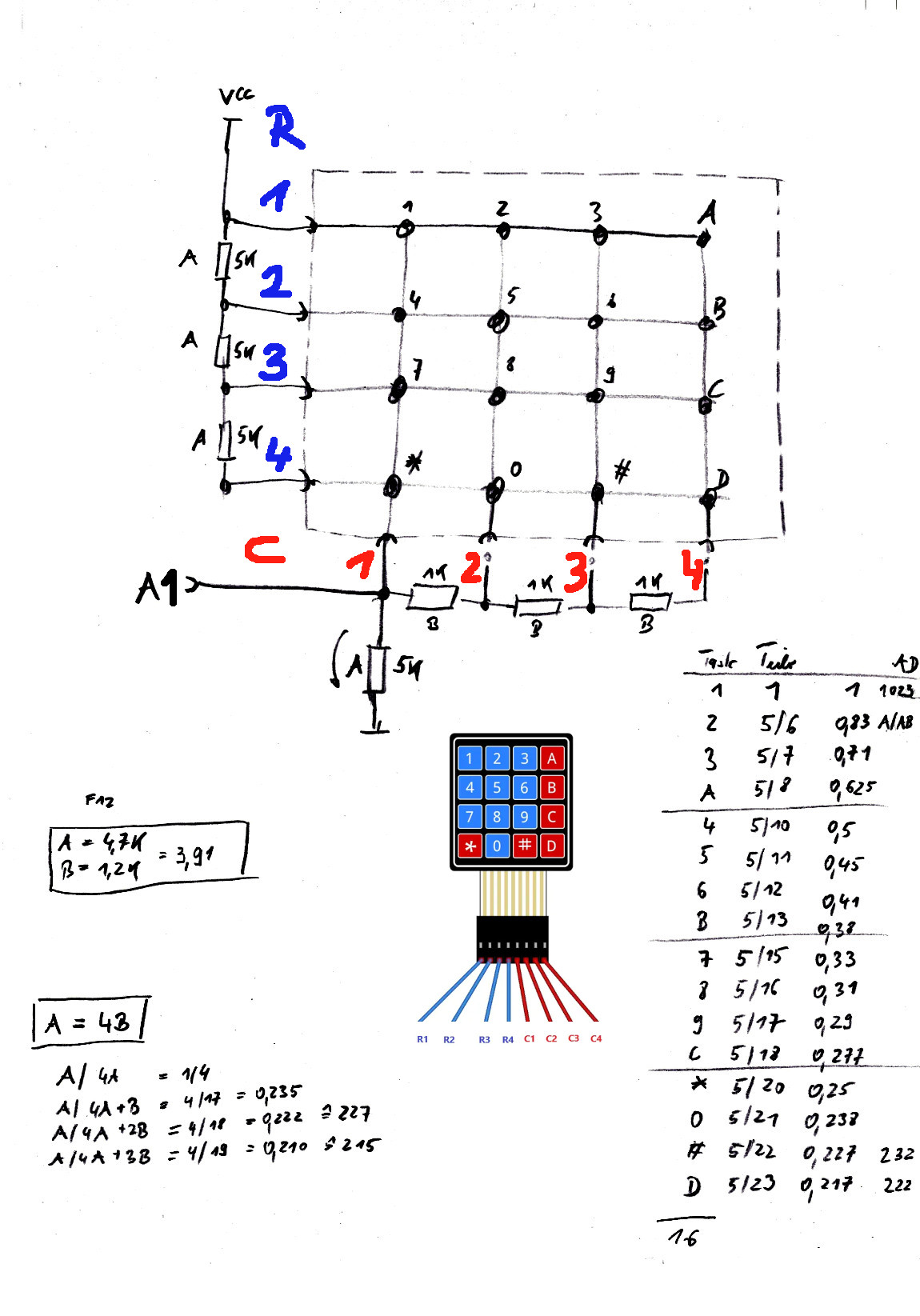

Analysieren Sie das Widerstandsnetzwerk zum Anschuss der Tastatur an einen analogen MC-Eingang. R2R
Welche Tasten sind am kritischsten bezüglich Störfestigkeit?
Bauen Sie obige Schaltung auf einem Steckbrett auf! Für den Anschluss an den Arduino siehe Schaltplan.
Machen Sie sich Gedanken über die Abfragesoftware.
Entwerfen Sie die passende Software oder nutzen Sie eine passende Bibliothek.
Optional: Erstellen Sie aus der erstellten Abfragefunktion eine Arduino-Bibliothek.
