MQTT & Payload Formatierung

24 February 2023

Um eine Langzeitmessung vorzunehmen ist es nötig die vom TTN-Netzwerk empfangenen Daten in irgendeiner Form persistent zu speichern. Bisher war es uns nur möglich, die vom Gateway empfangen Daten in der TTN Konsole einzusehen, diese wurden aber nicht gespeichert.
Daher greifen wir mittels MQTT die empfangenen Daten ab. Dazu verwenden wir zunächst den MQTT Client Mosquitto:

mosquitto_sub -h "<host>" -p "<port>" -u "<user>" -P "<access-key>" -t "<topic>" -d

Host (MQTT Broker): eu1.cloud.thethings.network
Port ist in userem Fall ohne TLS 1883
Der User und der Access Key können im TTN unter Integrations->MQTT eingesehen werden
Das topic spezifiziert den Kanal auf dem nach eingehenden Nachrichten gehört werden soll. Für den Anfang kann hier ‘#’ gewählt werden, dies abonniert alle Topics, es werden also alle Nachrichten für unsere TTN App angezeigt.

Das Kommando sollte also in etwa so aussehen:

mosquitto_sub -h "eu1.cloud.thethings.network" -p "1883" -u "ps-w2022@ttn" -P "NNSXS..." -t "#" -d

Übertragen werden die Temperaturdaten des HTU21 Sensors. (Porgramm: LoraTemperature.ino)
Da die Temperaturdaten (ursprünglich float) vor dem Senden als Byte Array konvertiert werden, ist es nötig nach dem Empfangen die Daten wieder zurück in float zu konvertieren.
Dies kann mithilfe der Payload-Formatter in der TTN-Console umgesetzt werden. Die Payload-Formatter können unter “End devices” -> <gewünschtes Gerät> -> “payload formatters” gefunden werden.
Um einen eigenen Formatter zu schreiben wählen wir die Option “Custom Javascript Formatter”:

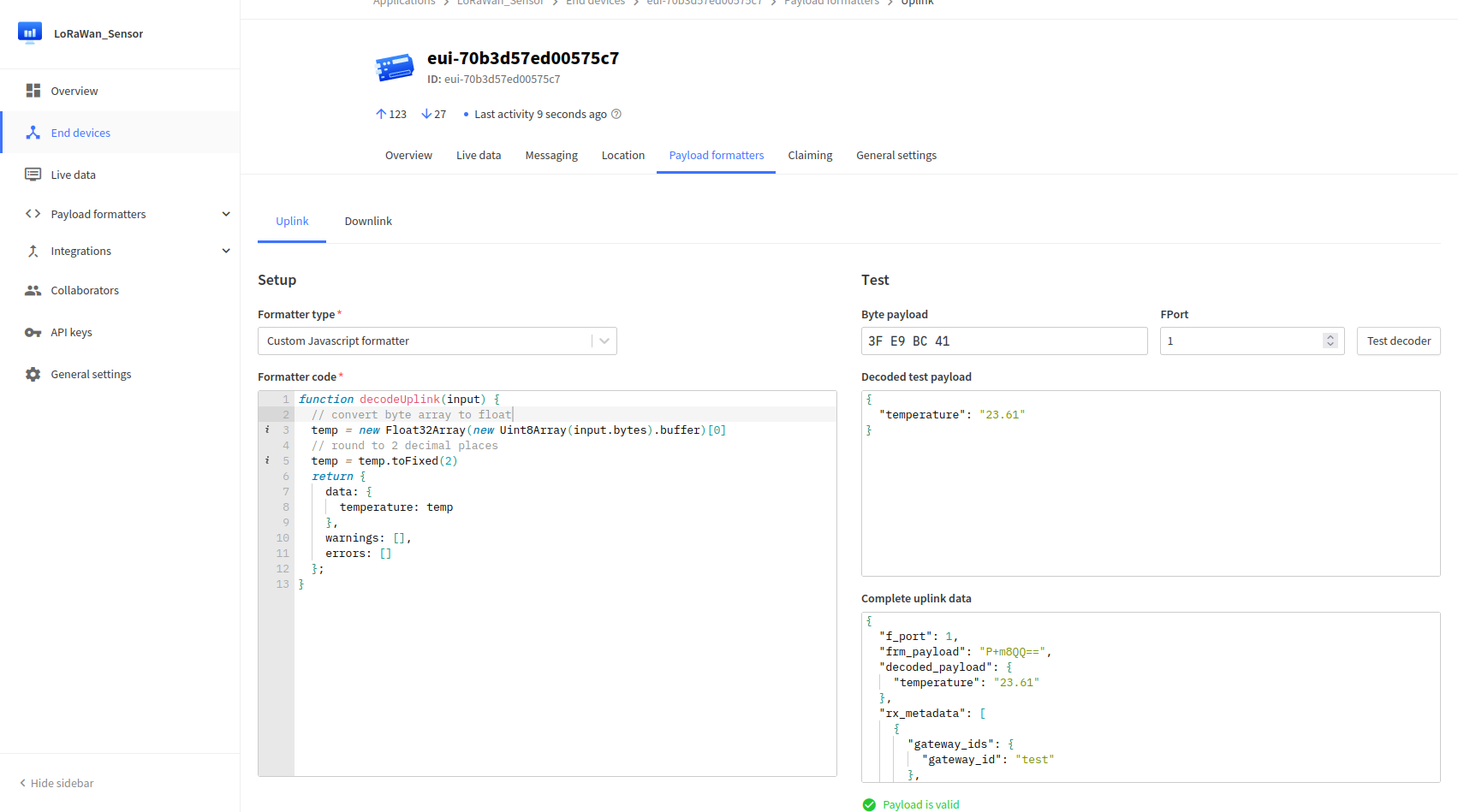

Mit folgendem Code wird das Byte array wieder in einen float umgewandelt und als “temperature” der Uplink JSON hinzugefügt:

function decodeUplink(input) {
  // convert byte array to float
  temp = new Float32Array(new Uint8Array(input.bytes).buffer)[0];
  // round to 2 decimal places
  temp = temp.toFixed(2);
  return {
    data: {
      temperature: temp,
    },
    warnings: [],
    errors: [],
  };
}

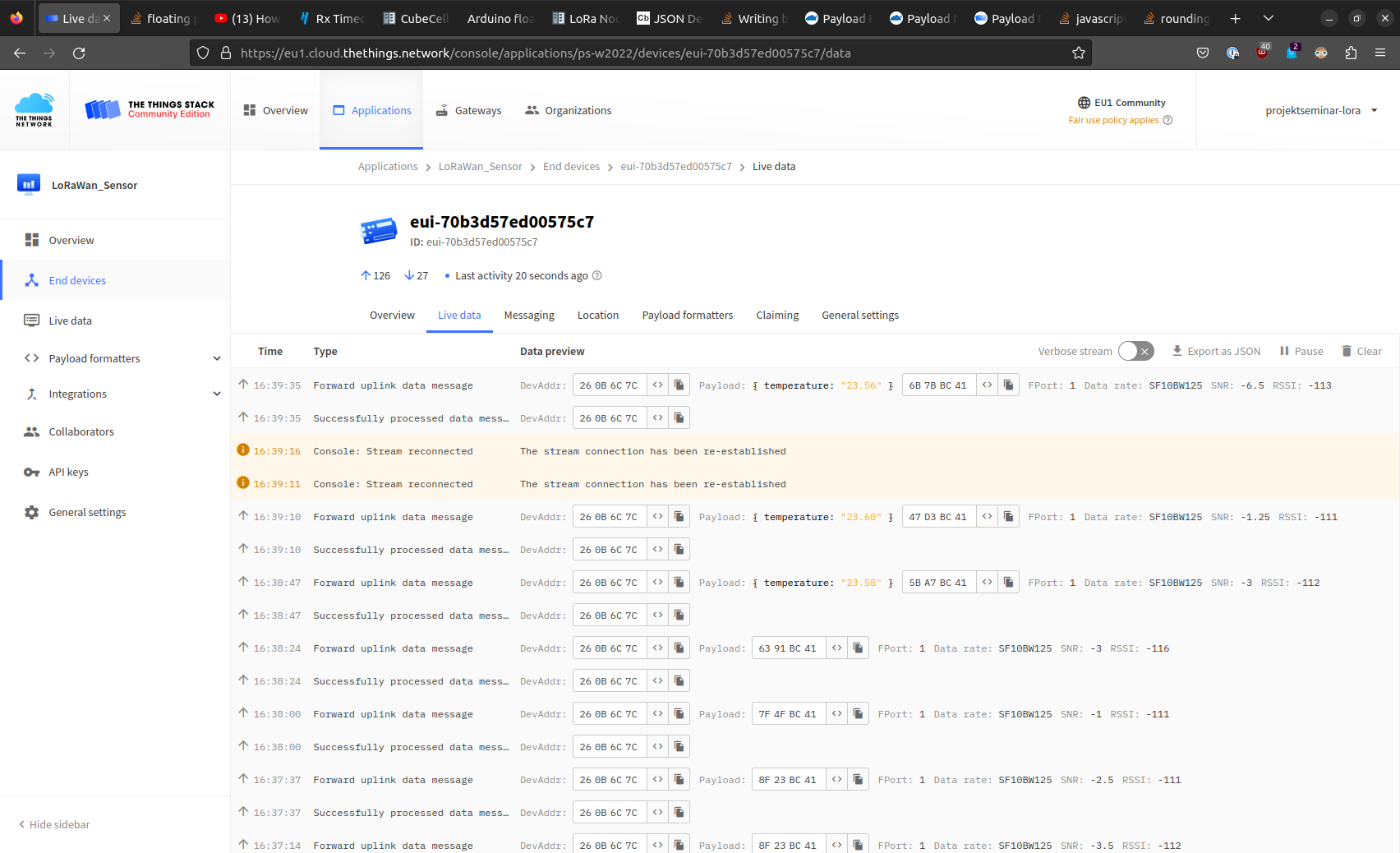

Anschließend erscheinen auch in der TTN-Console die empfangen Daten formatiert:
Eine über MQTT empfangene JSON mit formatierten Temperaturdaten:

{
  "end_device_ids": {
    "device_id": "eui-70b3d57ed00575c7",
    "application_ids": {
      "application_id": "ps-w2022"
    },
    "dev_eui": "70B3D57ED00575C7",
    "join_eui": "0000000000000000",
    "dev_addr": "260B6C7C"
  },
  "correlation_ids": [
    "as🆙01GT22DBV6KHTAPBADYW6XFNJS",
    "gs:conn:01GS7YWE5R4EJNCN3VE2DN1XQQ",
    "gs🆙host:01GS7YWE6EMGCD1X90Q9BYFT7A",
    "gs:uplink:01GT22DBMMHNHWKAKTN1VA4N7G",
    "ns:uplink:01GT22DBMNQ4WVT11CEQM500BB",
    "rpc:/ttn.lorawan.v3.GsNs/HandleUplink:01GT22DBMN9MB72BM1XPPTH3T4",
    "rpc:/ttn.lorawan.v3.NsAs/HandleUplink:01GT22DBV6RZ04K9PMQHQASKDX"
  ],
  "received_at": "2023-02-24T15:59:33.222246617Z",
  "uplink_message": {
    "session_key_id": "AYaD237C86pyBBYdzLC30A==",
    "f_port": 1,
    "f_cnt": 161,
    "frm_payload": "mw28QQ==",
    "decoded_payload": {
      //--------formatierte Temperatur-------
      "temperature": "23.51"
      //-------------------------------------
    },
    "rx_metadata": [
      {
        "gateway_ids": {
          "gateway_id": "htw-dresden-ttn-gw1",
          "eui": "AC1F09FFFE05222E"
        },
        "time": "2023-02-24T15:59:33.023525953Z",
        "timestamp": 4236365460,
        "rssi": -117,
        "channel_rssi": -117,
        "snr": -9,
        "location": {
          "latitude": 51.03562,
          "longitude": 13.73465,
          "altitude": 183,
          "source": "SOURCE_REGISTRY"
        },
        "uplink_token": "CiEKHwoTaHR3LWRyZXNkZW4tdHRuLWd3MRIIrB8J//4FIi4QlJ2H5A8aCwjlveOfBhDH9O4FIKDku9ilmscB",
        "received_at": "2023-02-24T15:59:32.993511569Z"
      }
    ],
    "settings": {
      "data_rate": {
        "lora": {
          "bandwidth": 125000,
          "spreading_factor": 10,
          "coding_rate": "4/5"
        }
      },
      "frequency": "867100000",
      "timestamp": 4236365460,
      "time": "2023-02-24T15:59:33.023525953Z"
    },
    "received_at": "2023-02-24T15:59:33.013238353Z",
    "consumed_airtime": "0.329728s",
    "version_ids": {
      "brand_id": "heltec",
      "model_id": "cubecell-dev-board-class-c-otaa",
      "hardware_version": "_unknown_hw_version_",
      "firmware_version": "1.0",
      "band_id": "EU_863_870"
    },
    "network_ids": {
      "net_id": "000013",
      "tenant_id": "ttn",
      "cluster_id": "eu1",
      "cluster_address": "eu1.cloud.thethings.network"
    }
  }
}

Die vollständigen Logs von Mosquitto sind in der mqtt.txt Datei zu finden.
