Praktikum Netzemulation eines Netzwerks mit statischen Routen
Sie sollten vorab das Einführungspraktikum zu Kathara absolviert haben.
2-Router-Netzwerk

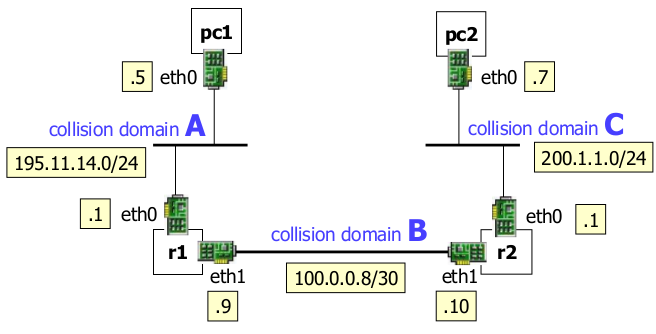

- Überlegen Sie sich vorab, welche Weiterleitungstabellen in den beteiligten Geräten vorhanden sein müssen, damit ein Ping von einem PC zum anderen PC funktioniert, siehe Bild.
- Informieren Sie sich, wie diese Weiterleitungstabellen in einem Linuxsystem konfiguriert und angezeigt werden können.
- Vollziehen Sie den verlinkten Versuch
Static Routingnach. - Können Sie PC1 mittels statischer Route konfigurieren, also ohne Standard-GW?
(route add -net ...) - Können Sie die Router nur mit Standardrouten konfigurieren?
Beispiele für Netzkonfigurationen unter Linux:
- Netzinterface:
ifconfig eth0 195.11.14.5/24 up - Route:
route add default gw 195.11.14.1 dev eth0 - Route:
route add -net 200.1.1.0/24 gw 100.0.0.10 dev eth1
3-Router-Netzwerk
- Ändern Sie den 2-Router-Versuch entsprechend dem unten stehenden Bild und passen Sie die Weiterleitungstabellen an.
Fakultativ
Sie können Netzwerke auch mittels einer GUI eingeben und das Ergebnis dann als Archiv downloaden, siehe Netkit Lab Generator. Der Vorteil zur direkten Eingabe liegt m.E. mehr in der Möglichkeit der grafischen Darstellung des Versuchs als in der einfacheren Eingabe.
