Um einen ersten Eindruck von der Gestalt der Lösungen einer Differentialgleichung zu bekommen, kann diese grafisch gelöst werden. Dies ist möglich bei
Gleichungen erster Ordnung (2d-Grafik),
Systemen erster Ordnung mit zwei Gleichungen (3d-Grafik),
autonomen Systemen erster Ordnung mit zwei Gleichungen (2d-Grafik),
autonomen Systemen erster Ordnung mit drei Gleichungen (3d-Grafik).
Dabei ist die Arbeit mit 3d-Grafiken allerdings praktisch meist zu aufwendig und zu unübersichtlich.
6.4.1Idee¶
Liegt die zu lösende Differentialgleichung in expliziter Form
mit gegebenem vor, so kennt man an jedem Punkt einer Lösung auch deren Anstieg, denn dieser ist gerade . Für jeden Punkt der Ebene kann man also eine Aussage der Form
Wenn eine Lösung durch den Punkt verläuft, so hat sie dort den Anstieg .
machen. Visualisiert man diesen Anstieg an hinreichend vielen Punkten, so bekommt man einen guten Eindruck vom Verlauf der Lösungskurven.
Die Abbildung
heißt Richtungsfeld der Differentialgleichung.
6.4.2Umsetzung für Gleichungen¶
Geben uns im Rechteck für geeignet gewählte Stützstellenanzahlen ein regelmäßiges Gitter von Punkten mit
vor. An jedem Gitterpunkt wird der Vektor
gezeichnet.
Die Länge der Vektoren ist von untergeordnetem Interesse, da diese aus der Richtung folgt (je steiler der Vektor, das größer die Länge). Wichtig ist nur die Richtung der Vektoren, sodass man auch mit normierten Vektoren arbeiten kann.
In Python kann das Richtungsfeld leicht mit matplotlib
import matplotlib.pyplot as plt
import numpy as np
# Funktion mit zwei Argumenten (Differentialgleichung)
f = lambda x, y: x * y
# Bildausschnitt und Punktdichte im Gitter
a, b = -3, 3
c, d = -2, 2
nx = 15
ny = 15
# x = Matrix der x-Koordinaten aller Gitterpunkte, y analog
x, y = np.meshgrid(
np.linspace(a, b, nx),
np.linspace(c, d, ny)
)
# Richtungen (normiert)
length = np.sqrt(1 + f(x, y) ** 2) # Länge der Vektoren
dir_x = np.ones_like(x) / length
dir_y = f(x, y) / length
# Lösungskurven als Beispiel
solution_x = np.linspace(a, b, 100)#
solution1_y = np.exp(0.5 * solution_x ** 2)
solution2_y = -0.25 * np.exp(0.5 * solution_x ** 2)
# Plot
fig, ax = plt.subplots()
ax.quiver(x, y, dir_x, dir_y, pivot='middle', angles='xy')
ax.plot(solution_x, solution1_y)
ax.plot(solution_x, solution2_y)
ax.set_aspect('equal', 'box') # gleiche Einteilung beider Achsen (keine Verzerrung)
ax.set_ylim(c - 0.1 * (d - c), d + 0.1 * (d - c))
ax.set_xlabel('x')
ax.set_ylabel('y')

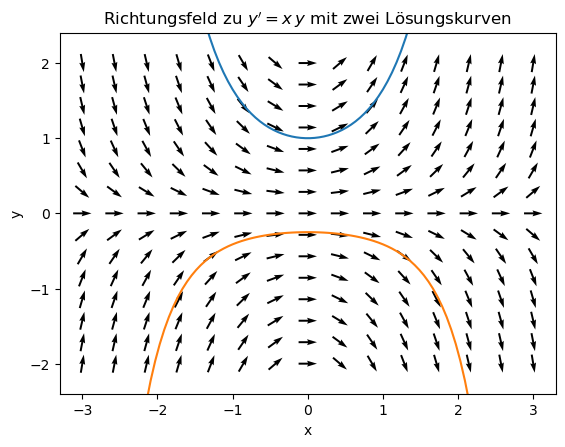

ax.set_title('Richtungsfeld zu $y\'=x\\,y$ mit zwei Lösungskurven')
plt.show()
6.4.3Umsetzung für Systeme¶
Für ein explizites System aus zwei Differentialgleichungen
kann das Richtungsfeld im dreidimensionalen Raum dargestellt werden. Analog zum Vorgehen bei einer einzelnen Differentialgleichung wird hier jedem Punkt der Vektor
zugeordnet. Die Lösungskurven folgen dann wieder der durch die Vektoren gegebenen “Strömung”.
Stellen das Richtungsfeld des Lotka-Volterra-Modells grafisch dar, um einen Eindruck vom Verhalten der Lösungskurven zu bekommen. Allerdings wird die dreidimensionale Darstellung meist sehr unübersichtlich.
Source
import numpy as np
import plotly.graph_objects as go
# Differentialgleichung
alpha1 = 1
beta1 = 1
alpha2 = 2/3
beta2 = 4/3
f1 = lambda t, R, B: R * (-alpha1 + beta1 * B)
f2 = lambda t, R, B: B * (alpha2 - beta2 * R)
# Bildausschnitt und Punktdichte im Gitter
t_max = 10
cR, dR = 0, 4
cB, dB = 0, 4
nt = 15
nR = 6
nB = 6
# t = Matrix der t-Koordinaten aller Gitterpunkte, R und B analog
t, R, B = np.meshgrid(
np.linspace(0, t_max, nt),
np.linspace(cR, dR, nR),
np.linspace(cB, dB, nB)
)
# Richtungen (normiert)
length = np.sqrt(1 + f1(t, R, B) ** 2 + f2(t, R, B) ** 2) # Länge der Vektoren
dir_t = np.ones_like(t) / length
dir_R = f1(t, R, B) / length
dir_B = f2(t, R, B) / length
# Plot
fig = go.Figure()
fig.layout.margin = dict(l=0, r=0, b=0, t=0) # breiten Rand vermeiden
fig.add_trace(
go.Cone(
x=t.reshape(-1), y=R.reshape(-1), z=B.reshape(-1),
u=dir_t.reshape(-1), v=dir_R.reshape(-1), w=dir_B.reshape(-1),
colorscale='HSV',
showscale=False,
sizeref=0.5
)
)
fig.update_layout(
scene_xaxis_title_text='t',
scene_yaxis_title_text='R(t)',
scene_zaxis_title_text='B(t)',
#showlegend=False,
scene_camera_eye=dict(x=-1.5,y=-1.5,z=1.5)
)
fig.show()Beim Lotka-Volterra-Modell handelt es sich um ein autonomes System von Differentialgleichungen. Das Richtungsfeld ist bezüglich der Zeit also konstant, sodass die dritte Dimension (Zeitachse) kein zusätzlichen Informationen enthält. Der Verlauf der Lösungskurven kann deutlich übersichtlicher aus dem zweidimensionalen Richtungsfeld zur Zeit (oder jeder anderen Zeit) entnommen werden. Dazu wird die Zeitkoordinate der Richtungen einfach ignoriert.
# Differentialgleichung
alpha1 = 0.75
beta1 = 1.25
alpha2 = 0.6
beta2 = 1.4
f1 = lambda R, B: R * (-alpha1 + beta1 * B)
f2 = lambda R, B: B * (alpha2 - beta2 * R)
# Bildausschnitt und Punktdichte im Gitter
cR, dR = 0, 2
cB, dB = 0, 2
nR = 15
nB = 15
# R = Matrix der R-Koordinaten aller Gitterpunkte, B analog
R, B = np.meshgrid(
np.linspace(cR, dR, nR),
np.linspace(cB, dB, nB)
)
# Richtungen (normiert)
length = np.sqrt(1 + f1(R, B) ** 2 + f2(R, B) ** 2) # Länge der Vektoren
dir_R = f1(R, B) / length
dir_B = f2(R, B) / length
# Plot
fig, ax = plt.subplots()
ax.quiver(R, B, dir_R, dir_B, pivot='middle', angles='xy')
ax.set_aspect('equal', 'box') # gleiche Einteilung beider Achsen (keine Verzerrung)
ax.set_ylim(cR - 0.1 * (dR - cR), dR + 0.1 * (dR - cR))
ax.set_ylim(cB - 0.1 * (dB - cB), dB + 0.1 * (dB - cB))
ax.set_xlabel('R')
ax.set_ylabel('B')

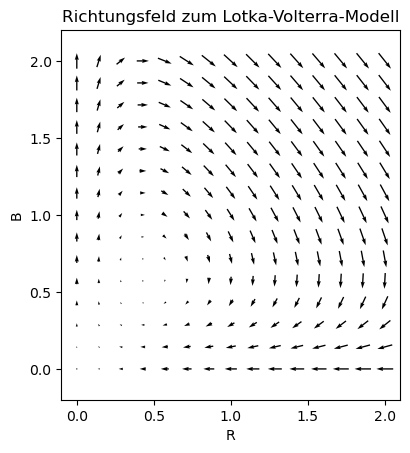

ax.set_title('Richtungsfeld zum Lotka-Volterra-Modell')
plt.show()
Für autonome Systeme mit drei Gleichungen kann man eine entsprechende dreidimensionale Darstellung erstellen, die aber aufgrund der mangelhaften Übersichtlichkeit praktisch kaum relevant ist.
